P. 91

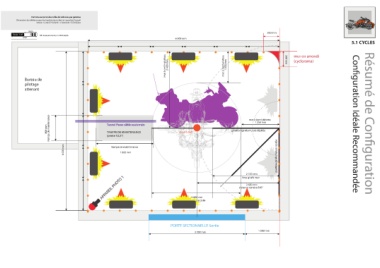

Dimensions de référfence pour les implantations client et capacités d’accueil
                                 version 1.2 du 07/12/2016 - J. Rancoule / S. Del Gaiso


                          0.4m                                                                                                                                                                                                                500 mm
            Scale: 1:20      4cm    All measurements in millimeters.
                     0.8m                                                                                                                                   6 000 mm
                                                                                                                                                                                                                                                                                                                         5.1 CYCLES






                                                                                                                                                    mur à centre plateau  2 400 mm                     mur à bord plateau  1 000 mm                           500 mm  mur en arrondi
                                                                                                                                                                                                                                                                      (cyclorama)









                       Bureau de
                       pilotage

                       attenant














                                             Rampe de maintenance                               Tunnel Passe câble souterrain                                                                                                 mur à bord plateau

                                                                                                                                                                                                                                   1 250 mm
                                          800 mm                                                TRAPPE DE MAINTENANCE                                           caméra 360°                                   position girafe murale dépliée



                                                                                                (pente 12,5°)

                                                                                                                                                                                                                                                       position girafe murale repliée

                                                          6 000 mm                                  Rampe de maintenance


                                                                                                           1 800 mm










                                                                                                                                                                                                                           2 100 mm
                                                                                           APPAREIL PHOTO 1                                                                                                          distance caméra 360°
                                                                                                                                                                                                                        bras girafe max


                                                                                                                                                                                                                           2 650 mm





                                                                                                                                                                           2 800 mm
                                                                                                                                                                        plateau mobile












                                                                                                                                                        PORTE SECTIONNELLE Sortie

                                                                                                                                                                                                                                      1 080 mm
                                                                                                                                                                              3 000 mm
