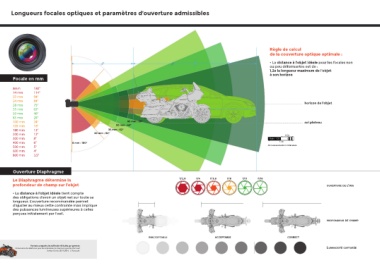

Longueurs focales optiques et paramètres d’ouverture admissibles



















                                                                                                                                                                                                                                                Règle de calcul

                                                                                                                                                                                                                                                de la couverture optique optimale :



                                                                                                                                                                                                                                                • La distance à l’objet idéale pour les focales non
                                                                                                                                                                                                                                                ou peu déformantes est de :
                                                                                                                                                                                                                                                1,2x la longueur maximum de l’objet
                                                                                                                                                                                                                                                à son horizon
            Focale en mm




            8mm                180°
            14 mm              114°
            20 mm              94°

            24 mm              84°                                                                                                                                                                                                                                             horizon de l’objet
            28 mm              75°

            35 mm              62°
            50 mm              46°                                                                                                                      300mm : 8°
            85 mm              28°                                                                                               135 mm : 18°
            100 mm             24°                                                                                85 mm : 29°                                                                                                                                                  sol plateau

            135 mm             18°                                                                      50 mm : 45°
            180 mm             13°                                                               35 mm : 62°
            200 mm             12°                                                  20 mm : 94°                                                                                                                                                               0.5m

            300 mm             8°                                                                                                                                                                                                               Scale: 1:25     5cm
            400 mm             6°                                8 mm : 180°                                                                                                                                                                             1.0m
            500 mm             5°                                                                                                                                                                                                              All measurements in millimeters.

            600 mm             4°
            800 mm             3,5°







            Ouverture DIaphragme



            Le Diaphragme détermine la                                                                                                                          f/2,8          f/4         f/5,6           f/8          f/11          f/16
            profondeur de champ sur l’objet                                                                                                                                                                                                                                                        OUVERTURE DE L’IRIS



            • La distance à l’objet idéale tient compte
            des obligations d’avoir un objet net sur toute sa

            longueur. L’ouverture recommandée permet
            d’ajuster au mieux cette contrainte mais implique
            des puissances lumineuses supérieures à celles

            perçues initialement par l’oeil.


                                                                                                                                                                                                                                                                                                   PROFONDEUR DE CHAMP







                                                                                                                                     INACCEPTABLE                                               ACCEPTABLE                                                      CORRECT



                            Formats comparés des tailles de véhicules par gammes
               Dimensions de référfence pour les implantations client et capacités d’accueil                                                                                                                                                                                                       LUMINOSITÉ CAPTURÉE
